产品介绍

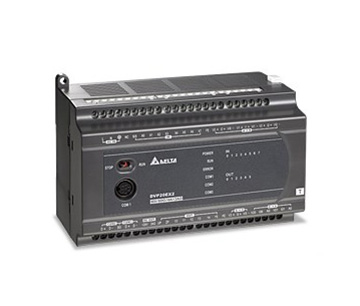

台达DVP-ES2/EX2/ES2-C系列

标准型/模拟混合型主机，全方位标准型主机

立即咨询

产品特色

提供数字模块（输出/输入/混合）、模拟模块（输出/输入/混合）、温度量测/控制模块、秤重模块、网络模块、远程I/O

应用领域

产品特色

整合的通讯功能，内建1组RS-232，2组RS-485通讯端口，均支持MODBUS主/从站模式；新推出DVP32ES2-C：CANopen 1Mbps 通讯型主机，以及DVP30EX2：模拟/温度混合型主机
DVP-ES2提供16/20/24/32/40/60点I/O主机，满足各种应用
DVP20EX2内置12-bit 4AI/2AO，同时可搭配14-bit AIO扩展模块，配合内建PID Auto Tuning功能，提供完整的模拟控制解决方案
DVP30EX2提供模拟/温控整合型控制器，内置16-bit 3AI/1AO搭配内置温度PID Auto Tuning功能，提供完整的模拟控制解决方案。
32ES2-C 内置1Mbps CANopen通讯，结合新一代主机处理速度，以高抗干扰与省配线优势搭建现场设备。
程序容量：16k steps数据寄存器：10k words
高于同级PLC处理速度，LD：0.54μs，MOV：3.4μs
针对大程序容量，提供高效率处理能力，1k steps可在1ms内处理完成
提供100kHz的脉冲控制，可搭配各种运动控制指令 (如遮蔽、对标、立即变更频率等)精确应用于各种多轴运动控制中
多达4重的PLC密码保护，保护使用者的知识产权

技术规格

S 系列主机

品名	电源供应	输出方式	输入	输出	型号	国际规格
SV2高功能型主机	24VDC电源	继电器	16	12	DVP28SV11R2	CE UL
	24VDC电源	晶体管	16	12	DVP28SV11T2
	24VDC电源	晶体管(PNP)	16	12	DVP28SV11S2
SV高功能型主机	24VDC电源	继电器	16	12	DVP28SV11R
SV高功能型主机	24VDC电源	晶体管	16	12	DVP28SV11T
品名	电源供应	输出方式	输入	输出	型号	国际规格
SS2标准型主机	24VDC	继电器	8	6	DVP13SS211R	CE UL
	24VDC电源	晶体管	8	6	DVP14SS211T
	24VDC电源	晶体管(PNP)	8	4	DVP14SS211S
SA2进阶型主机	24VDC电源	继电器	8	4	DVP12SA211R
SA2进阶型主机	24VDC电源	晶体管	8	4	DVP12SA211T
SX2模拟型主机	24VDC电源	继电器	8(4AI)	4(2AO)	DVP20SX211R
	24VDC电源	晶体管(NPN)	8(4AI)	4(2AO)	DVP20SX211T
	24VDC电源	晶体管(PNP)	8(4AI)	4(2AO)	DVP20SX211S
品名	电源供应	输出方式	输入	输出	型号	国际规格
SE网络型主机	24VDC	继电器	8	6	DVP12SE11R	CE UL
SE网络型主机	24VDC	晶体管	8	4	DVP12SE11T	CE UL
SE模拟型主机	24VDC	继电器	4(2AI)	2(2AO)	DVP10SX11R	CE UL
SE模拟型主机	24VDC	晶体管	4(2AI)	2(2AO)	DVP10SX11T	CE UL

S 系列数字/模拟模块

品名	输出方式	输入	输出	型号	国际规格
数字模块	继电器	-	6	DVP06SN11R	CE UL
	继电器	-	6	DVP08SN11R
	晶体管	-	8	DVP08SN11T
	晶体管	-	16	DVP16SN11T
	继电器	4	4	DVP08SP11R
	晶体管	4	4	DVP08SP11T
	-	8	-	DVP08SM11N
	-	8	-	DVP08SM10N
	晶体管(PNP)	-	8	DVP08SN11TS
	数字开关	8	-	DVP08ST11N
	继电器	8	8	DVP16SP11R
	晶体管(PNP)	4	4	DVP08SP11TS
	晶体管(NPN)	8	8	DVP16SP11T
	晶体管(PNP)	8	8	DVP16SP11TS
	晶体管(PNP)	-	16	DVP16SM11TS
	-	16	-	DVP16SM11N
	晶体管,牛角座	-	32	DVP32SM11TN
	牛角座	32	-	DVP32SM11N
模拟I/O模块	4点模拟输入电压(-10V~+10V)/电流(-20mA~+20mA)*1 输入分辨率14位内置RS-485界面			DVP04AD-S	CE UL
	4点模拟输出电压(0V~+10V)/电流(0mA~+20mA)*1 分辨率12位内置RS-485界面			DVP04DA-S
	2点模拟输出电压(0V~+10V)/电流(0mA~+20mA)*1 分辨率12位内置RS-485界面			DVP02DA-S
	6点模拟输出电压(-10V~+10V)/电流(-20mA~+20mA)*1 分辨率14位内置RS-485界面			DVP06AD-S
	6点模拟混合I/O模块 4点模拟电压(-10V~+10V)/电流(-20mA~+20mA) 2点模拟电压(0V~+10V)/电流(0mA~+20mA) 分辨率12位内置RS-485界面			DVP06XA-S

S 系列特殊模块/左侧高速模块

品名	说明	型号	国际规格
左侧高速模拟I/O模块	4组模拟输入*1 信号范围1~5V,0~5V,-5~5V,0~10V,4~20mA,0~20mA,-20~20mA 分辨率16位提供单一通道on/off设定艺体生整体转换效率转换时间：250μm/点断线警告(1~5V,4~20mA)	DVP04DA-SL	CE UL
左侧高速模拟I/O模块	4组模拟输入*1 信号范围：0~10V,-10~10V, 分辨率16位提供单一通道on/off设定转换时间：250μm/点	DVP04DA-SL
左侧高速Load cell称重模块	2组Load cell称重模块*1 分辨率20位可连接4线/6线load cell传感器提供测量范围：0~6mV//V	DVP02LC-SL
左侧高速Load cell称重模块	1组Load cell称重模块*1 分辨率20位可连接4线/6线load cell传感器提供测量范围：0~6mV//V	DVP01LC-SL
温度测量模块	4点白金热电阻(PT100)温度传感器输入*1/DT1000 分辨率0.1℃ 内置RS-485界面	DVP04PT-S
温度测量模块	4点热电藕(J、K、R、S、T type)温度传感器输入*1 分辨率0.1℃ 内置RS-485界面	DVP04TC-S
定位模块	单轴200kHz伺服定位控制扩展模块	DVP04TC-S
通讯模块	DeviceNet从站模块	DVPDT01-S
通讯模块	PROFIBUS OP从站模块	DVPPF01-S
左侧高速通讯模块	Ethernet模块，10/100Mbps	DVPEN01-SL
	DeviceNet主站模块，500kbps	DVPDNET-SL
	CANopen主站模块，1Mbps	DVPCOPM-SL
	PROFIBUS DP从站模块，12Mbps	DVPPF02-SL
	RS-185/RS-422串行通讯模块，460kbps	DVPSCM12-S
	BACnet MS/TP从站模块，460kbps	DVPSCM52-S
远程I/O模块	RS-485远程I/O模块，可与S系列I/O模块连接	RTU-485
	Ethernet远程I/O模块，可与S系列I/O模块连接	RTU-EN01
	DeviceNet远程I/O模块，可与S系列I/O模块连接	RTU-DNET
	PROFIBUS远程I/O模块，可与S系列I/O模块连接	RTU-PD01

技术资料下载

DVP-ES2 EX2 EC5 SS2 SA2 SX2 SE TP 操作手册【程序篇】

安规证书

DVP系列型录

型录
