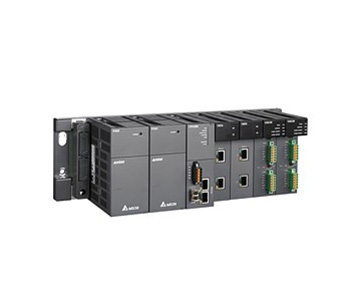

台达AH系列冗余型CPU

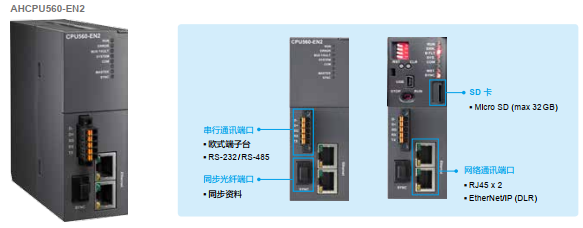

产品特色

AH系列冗余主机，不但提供稳定的冗余功能，同时结合了同步模块与Ethernet及串行通讯等通讯界面，让整体方案更具竞争力。

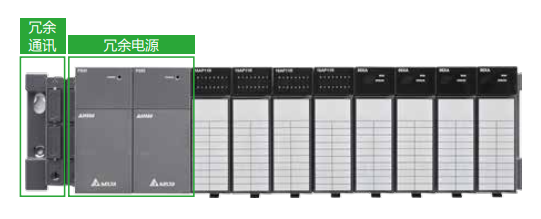

冗余背板
AH系列冗余背板，提供冗余电源与通讯设计，让整体方案更加完整。

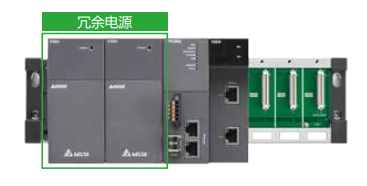

冗余主背板： AHBP04MR1-5A (4槽)

冗余延伸背板： AHBP06ER1-5A (6槽)、 AHBP08ER1-5A(8槽）

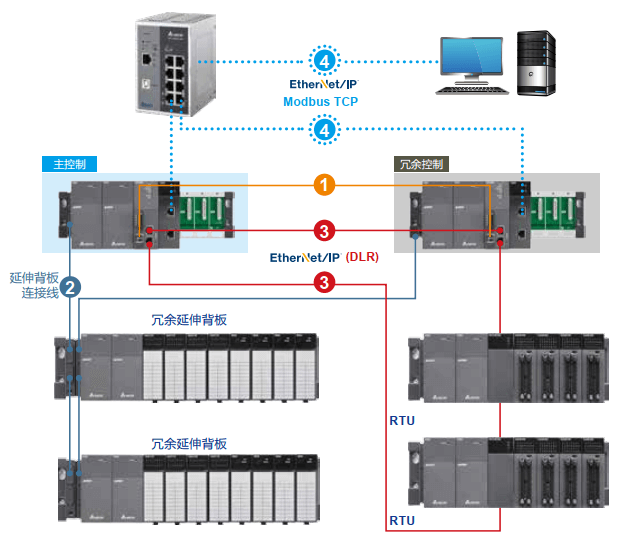

冗余控制系统

技术规格

采用32位处理器
最大 I/O 扩展点数：
- DIO最大支持点数为4,352点
- AIO最大支持信道数为544个通道
- RIO最大支持能力为100,000点以上
程序容量：最大1Msteps (4MB)
- 数据寄存器增加为(D+L) 512k words
- 高速的程序处理能力：LD处理速度为0.02µs
内置 RS-232 / 485 多模式通讯口 x 1 (RS-232：115.2 Kbps / RS- 485：921.6 Kbps)
内置以太网络通讯口 (100 Mbps)
内置Micro SD 卡插槽 ( 最大容量：32 GB )
内置 Mini USB 编辑通讯口 ▪ 具有系统诊断 / 状态指示灯 / 在线编辑与除错功能
支持 PLC Link / Ether Link 自动数据交换功能
支持 MODBUS RTU / ASCII, MODBUS TCP
支持 EtherNet/IP
- Scanner 与 Adapter 模式
- 支持 I/O 联机及显性讯息
- 联机数 : TCP = 128 ; CIP = 256
- RPI: 1 ~ 1,000 ms
- 250 words / 联机
支持 LD / SFC / FBD / IL / ST 语言 ▪ 支持 256 个中断 ( 时间 / IO / 外部 / 低电压 / 通讯中断 )
冗余模式仅支持时间中断
支持 2048 个 Timer 与 Counter
支持免电池数据保存
具有 RTC 功能 ( 最高 30 天断电保持 )
支持 NTP 网络校时功能
支持 WEB / E-Mail / IP Filter 功能

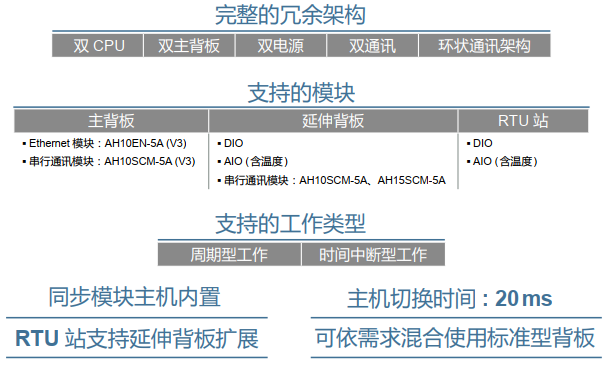

支持冗余架构
- 主机切换时间 : 20 ms
- 内置同步模块
