硬核张力控制技术 升级电容卷绕工艺

2024-10-28发布者:济南树信工贸

  电容器是组成电子电路的主要元器件,卷绕是产品生产中的核心工艺,由电容卷绕机根据电容芯的容值要求,将指定长度的金属膜(或金属铝箔)以及塑料膜等材料卷绕在一起。


  受卷绕机的卷绕速度、张力控制方式、预张力的因素影响,传统的卷绕方案无法完美解决恒张力的问题,有一定概率引起加工材料发生拉伸变形、褶皱、堆叠等问题,影响电容芯的质量,亟需升级改善。

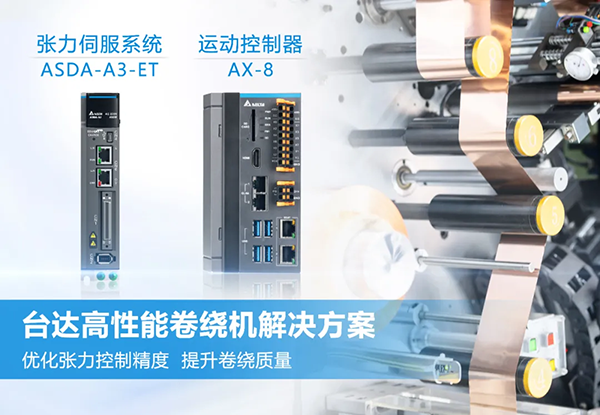

  台达高性能卷绕机解决方案,由高性能运动控制器AX系列+张力专用伺服系统所组成,依托产品的强大功能,以及台达深厚的技术能力,架构出可强化卷绕的解决方案,通过多种方式提升卷绕的精准性。


  提升线速度输出准确性

  结合专为卷绕工艺所开发的变转速控制算法,通过卷针转动角度与极片位置,分析出恒定张力和线速度所对应的最佳角速度;

  在收卷过程中实时修改放卷轴、收卷轴的卷径,保证线速度输出更加准确,实现卷绕过程中的张力稳定控制。


  提升卷径估测精度

  采用特定的弧长法,提升卷径估测精度在1mm以内;

  在摆杆保持在稳态范围时进行卷径计算,提高计算精度。


  优化张力控制效果

  根据实际情况调整前馈速度占比;

  加大收卷轴、放卷轴加速度,依靠台达伺服系统的超高响应,保证电机尽可能同时达到目标线速度。

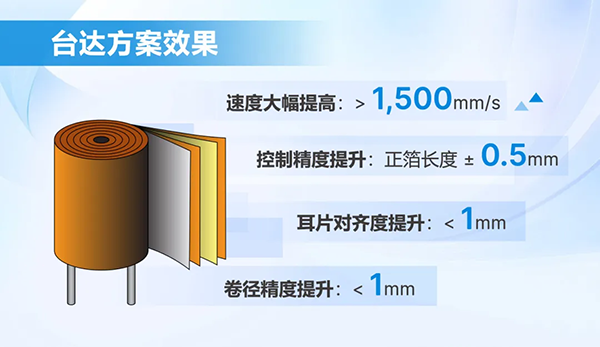

  台达精研的高精度张力控制方案已广泛用于锂电电芯生产、钢带复绕、线缆卷取、印刷等领域,助力各种卷绕设备提升张力稳定性,改善加工质量。


本文关键字:硬核张力控制技术 升级电容卷绕工艺
